一、概述

中水回用是將循環水排污水、脫鹽站的濃水及經生化深度處理后的污水作為處理水源，經深度處理后用于循環水補充水、或用于除鹽水站的進水。產生的濃水再經深度濃縮后蒸發提鹽實現“零排”。處理流程應以實際的水質來確定。

從前處理至“零排提鹽”，從水處理設備到蒸發設備，本公司有綜合性的設計施工團隊。

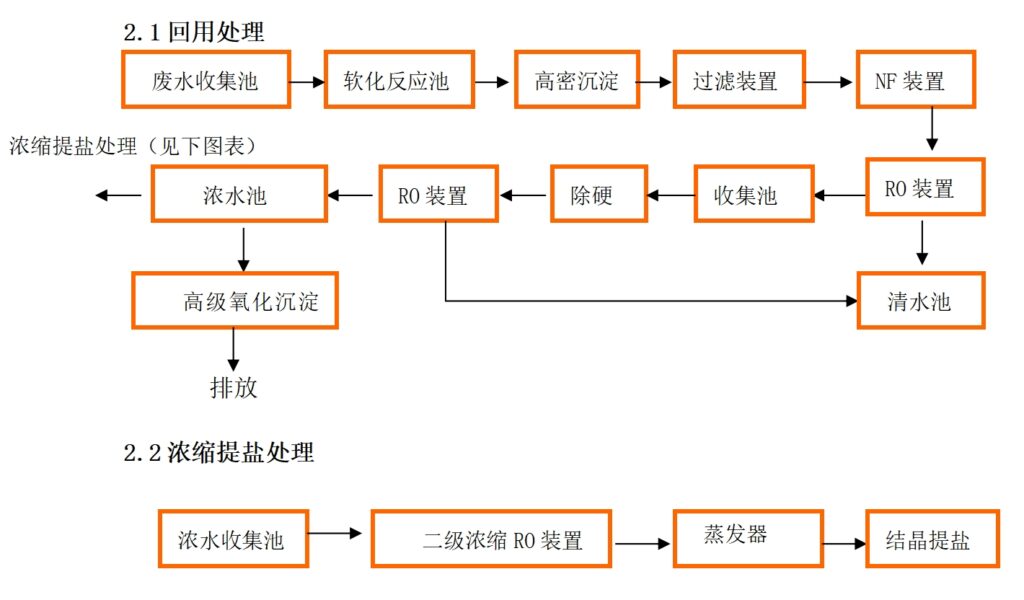

二、處理流程

三、流程簡要說明

污水經石化法軟化處理沉淀后，采用外壓式管式超濾及抗污染的反滲透系統，綜合廢水經一級反滲透系統去回用水池，產生的濃水經除有機物除硬后，再進濃水反滲透系統再次回收純水，高濃水再經二級RO深度濃縮，視進水水質，數級RO總回收率達95%－98%以上。終端進行三效蒸發的水量在2-5%左右，可以大大降低蒸發除鹽設備的投資費用。

四、主要裝置控制

超濾系統的控制

超濾裝置的啟動、運行、反洗、空氣擦洗、正洗、停機等過程均由PLC實現自動控制。同時，超濾系統還設置一塊就地儀表盤和一塊就地操作盤，在就地盤上可讀出超濾的有關工藝參數，以及能在就地操作盤上操作相關的水泵和自動閥門。對超濾裝置的重要參數如壓力、流量等均設有在線檢測儀表，并設定有超限報警功能。

在每套超濾裝置的進、出水口設有壓力變送器，計算機隨時對進出水壓力進行比對，當進、出水壓差達到設定的清洗壓差值時，控制系統自動提示進行化學清洗。當進水壓力超出設計值時，自動系統可自動關閉進水閥并報警。

反滲透系統的控制

反滲透系統的啟動、運行、沖洗、停機備用等過程均可由PLC實現自動控制。同時，RO系統還設置一塊就地儀表盤和一塊就地操作盤，在就地盤上可讀出RO的有關工藝參數，如電導率、流量、壓力等；以及能在就地操作盤上啟停RO進水高壓泵及相關的自動閥門。

當反滲透投入運行時,為了防止高壓泵突然啟動升壓，產生對RO膜元件的高壓沖擊破壞反滲透膜，在RO裝置的高壓泵出口至RO膜組件間設置一個慢開閥門，由可編程序控制器(PLC)控制打開閥門，使反滲透膜元件逐漸升壓至一定的壓力。在RO停止使用時，應用產品水對RO膜組件自動沖洗3~5min左右，以避免濃水中的高濃度鹽類在RO膜表面沉積結垢而影響膜的性能。

在每套裝置的進水、段間、濃水口設有壓力變送器，計算機隨時對各壓力進行比對，當壓差達到設定的清洗壓差值時，控制系統自動提示進行化學清洗。當進水壓力超出設計值時，自動系統可自動關閉進水閥并報警。

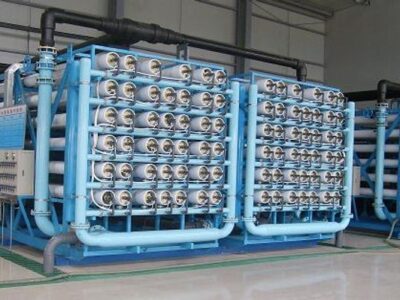

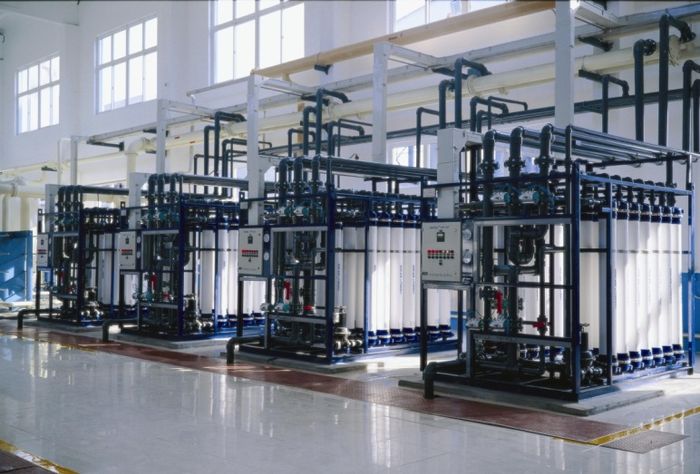

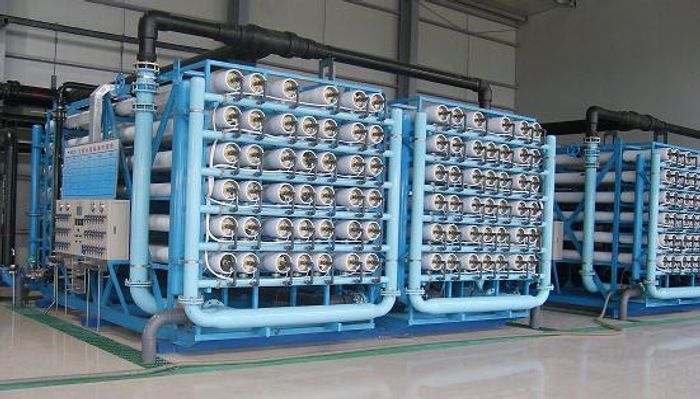

五、工程圖片
